金型の基本部品とその機能を理解する

金属プレスの金型は、プレス機で圧力をかけて金属板を切断し、成形するためのツールです。しかし、金型がどのような部品で構成され、どのように動作するのかを詳しく調べると、少し雑然としがちです。私たちは、そのすべてを解決するお手伝いをします。

ここでは、最も重要な金型部品とその機能について、わかりやすく説明します。

基本的な金型部品とその機能

これは、金型に配置される可能性のあるすべての部品を網羅したものではありません。金型とその機能についてより深く知るための出発点にすぎません。この記事に記載されていない金型部品についてご質問がある場合は、遠慮なく当社チームまでお問い合わせください。

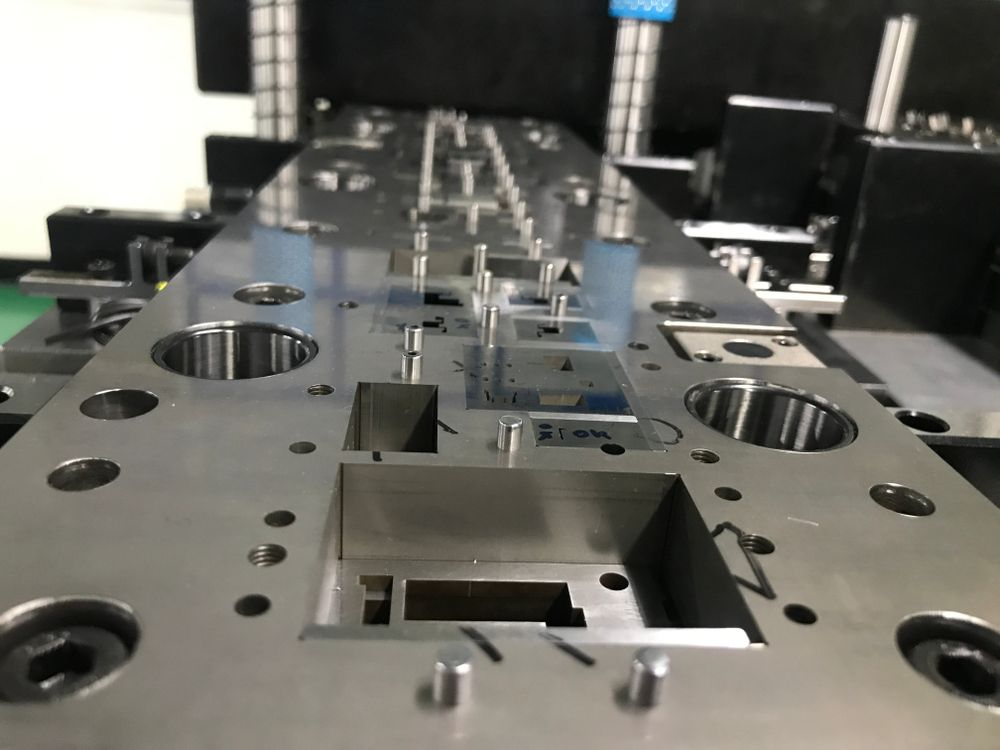

1. ダイプレート（シュー、セット）

ダイ・プレートは、ダイ・シューやダイ・セットとも呼ばれ、他の金型ツールやコンポーネントを取り付ける土台の役割を果たします。このリストにある他の多くの部品（パンチ、ボタン、スプリングなど）を所定の位置に保持します。

ダイプレートは一般的にスチール製ですが、アルミニウムも実現可能なオプションです。軽量で、強度を増すために合金と組み合わせることもできる。

2. ダイガイドピンとブッシング

ダイガイドピンは、ガイドブッシュと連動して上下のダイプレートを正確に位置合わせします。ダイガイドピンは、正確な位置決めを確実にするため、0.0001インチ（10分の1）以内の公差で製造されています。

ダイガイドピンには、主にフリクションピンとボールベアリングピンの2種類があります。

- ストレートガイド
